旋流風口是空調系統中的一個排風工具。在空調通風系統中可用作大風量，大溫差送風以減少風口數量，安裝在天花板或頂棚上，可用于3米以內低空間，也可用二種高度大面積送風，高度甚至可達10米以上。

旋流風口送出旋轉射流，具有誘導比大，風速衰減快的特點。

旋流風口作用特點

旋流風口VDL系列風向可調送風深度≥3.80m

熱負荷變化的室內常要根據需要送冷風，等溫風或熱風。VDL系列的旋流風口無論在供冷還是在供熱時均可通過調節送風角度達到最佳的送風效果。

旋流風口分類

旋流風口可分為手動旋流風口，電動旋流風口兩種。

1、手動旋流風口：必須人為手動調制相應角度才能送風。

2、電動執行機構型：電動旋流風口可用開關控制,220V電動控制調節葉片來調節風量大小，隨意調至送風角度。。

3、溫控型（溫感型）：溫感旋流風口頸部裝有溫感執行器，能自動感測到氣流溫度，并自動驅動內層葉片以改變送風角度。當夏季送風溫度≤17℃時，葉片可以自動調 節到供冷模式，氣流呈水平吹出；當冬季送風溫度≥27℃時，葉片可以自動調節到供暖模式，氣流呈垂直方向吹出。可滿足冬夏季不同工況下的送風要求。溫感執 行器無需人工或電源及電控設備，具有節能、環保、性能穩定、安裝簡便、免維護等優點。

旋流風口工作原理

工作時利用出風的旋轉，將空氣以螺旋狀送出，產生相當高的誘導比，使送風與周?chē)覂?nèi)空氣迅速混合。與傳統的散流器不同，出風槽呈徑向排列，風道中的送風經風 口出風槽的導向，形成沿切線方向的射流(見圖1)，整個風口的送風在多股射流的作用下,產生一團如臺風狀的渦流．渦流的中心區域形成一個負壓區，誘導周?chē)?室內空氣迅速地與送風混合，整個送風氣流呈穩定的水平擴散流態。它的誘導比是常規散流器的1O ~20倍

旋流風口分類及結構特點

根據其不同的使用場合及使用功能，可分為固定式旋流風口和可調式旋流風口兩大類；

固定式旋流風口

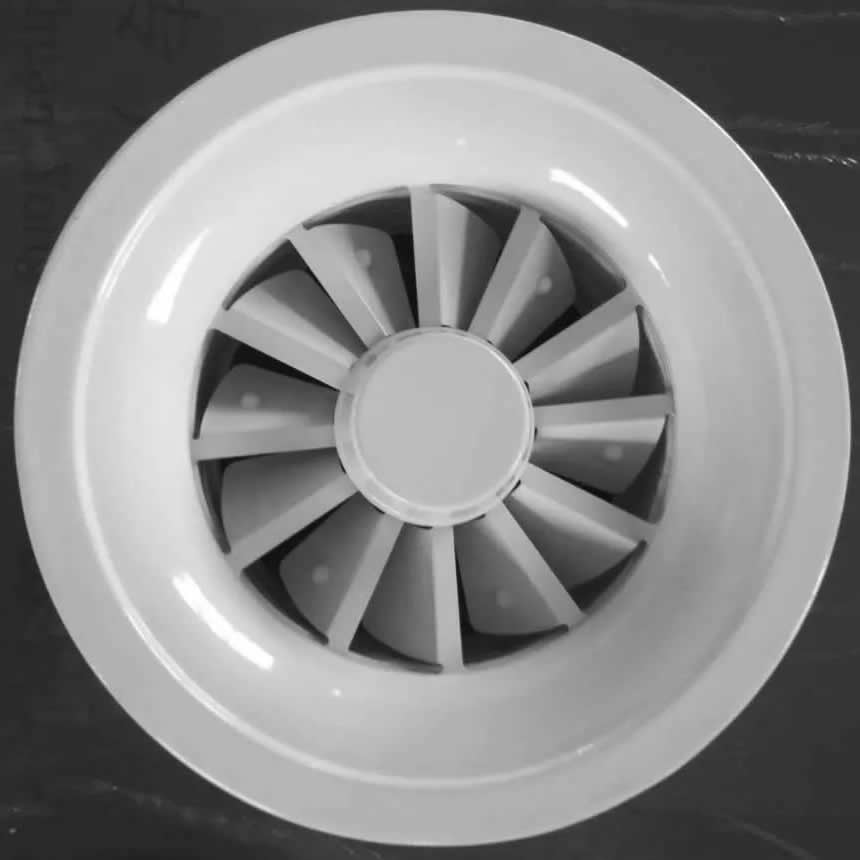

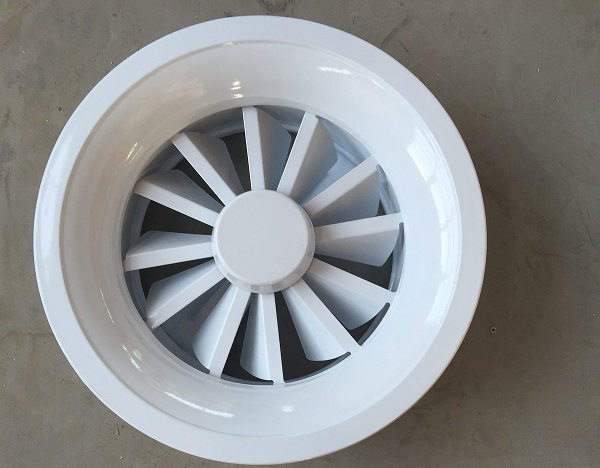

其主要結構特點是其出風槽呈徑向排列。最常見的形式是如風扇葉片狀的一次沖壓導流板．除此之外，還有多種形式的構造，如一次沖壓成型的面板；在面板上開槽再加導流片； 喉口、導流片和散流圈組成一體。

可調式旋流風口

其送風角度可以通過改變導流片的問距和方向加以調節。適用于制冷和供熱兩種工況同時兼顧且安裝高度大于3．8m的場合。在冬季工況下送風深度最高可達20m。

旋流風口的產品材質選用

1、旋流風口選用主要控制參數風口型式、材質、規格、出口風速、全壓損失和氣流射程等。

2、旋流風口的材質主要有鋼制和鋁合金兩類。

3、選型要點

1) 根據工程特點、所需氣流組織類型、調節性能和送風方式等，選擇相應的風口類型。

2) 根據需要風量[送風或排（回）風]，在風口頸部（或風口進出口斷面處）允許的風速范圍內，確定所需風口的尺寸。

3) 校核所選擇風口的主要技術性能，如射程、壓力損失、噪聲指標以及工作區域內的風速與溫差。

4) 確定所選風口的布置安裝方式以及與風道的連接方式。
