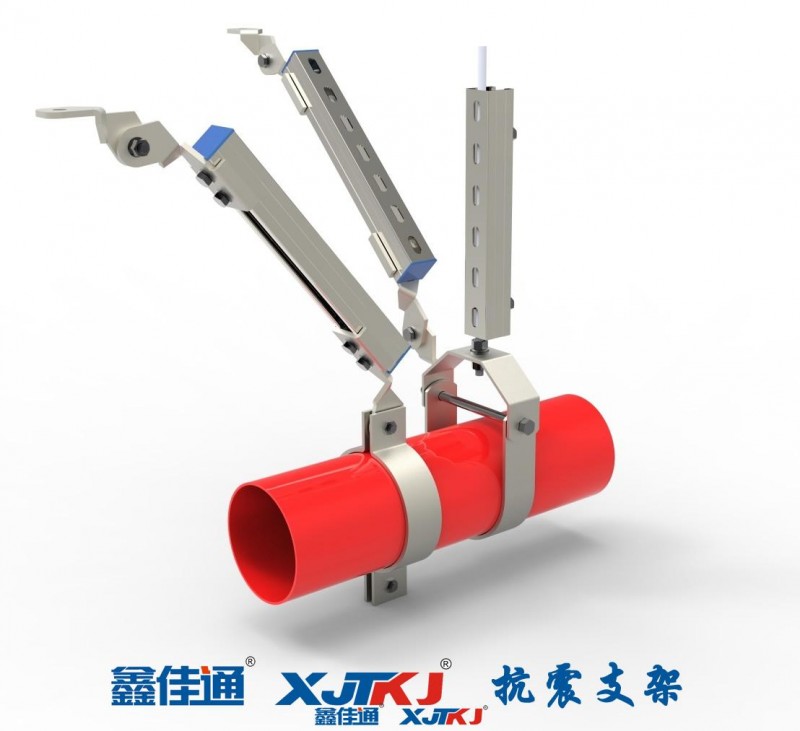

水管抗震支架
抗震支吊架是用于支承水管、風管、橋架等機電管線設備并提供抗震支撐的支吊架產品。依據GB50981-2014《建筑機電工程抗震設計規范》,抗震支吊架的定義是:與建筑結構體牢固連接,以地震力為主要荷載的抗震支撐設施。由錨固體、加固吊桿、抗震連接構件及抗震斜撐組成。
一、水管抗震支架方案依據
1、《建筑機電工程抗震設計規范》GB 50981-2014
2、《建筑抗震設計規范》GB 50011-2010
3、《建筑機電設備抗震支吊架通用技術條件》CJ/T476-2015
4、國家、省、市現行的其它建筑節能相關的法律、法規。
二、水管抗震支架方案范圍
1、室內大于或等于DN65給水、排水、消防水。
2、8度、9度地區的高層建筑的給水、排水立管直線長度大于50米,直線長度大于100米管線。
三、水管抗震支架方案要求
1、室內大于或等于DN65給水、排水、消防水抗震支撐最大設計間距12米,縱向抗震支撐最大設計間距24米;柔性橋架上述參數減半。
2、管道兩端設置側向抗震支撐,抗震支撐間距超過最大設計間距時,應在中間增設抗震支撐。
3、水平管線在轉彎處0.6m范圍內須設置側向抗震支撐。
4、門型抗震斜撐必須至少由一個側向支撐或兩個縱向支撐組成。
5、實際間距需經計算進行調整。
6、節點分布需考慮管徑轉變和旁通等因素。
7、荷載及長細比將影響節點分布。

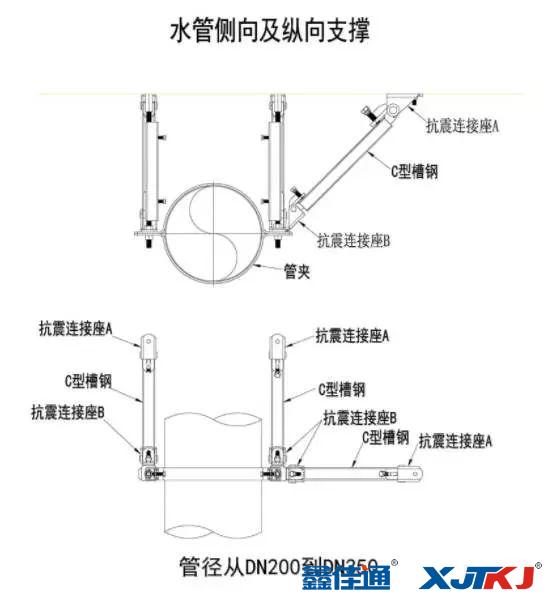

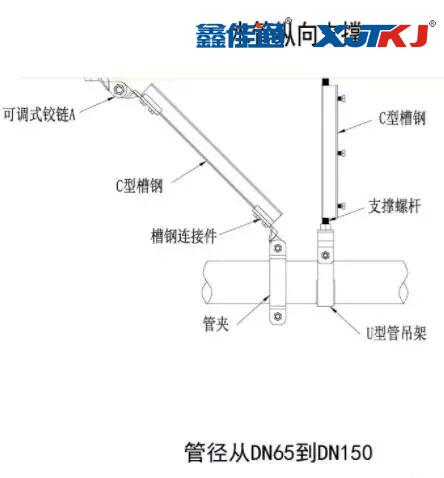

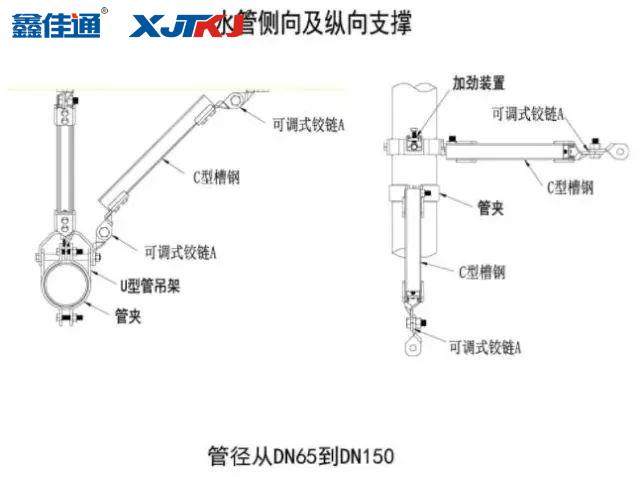

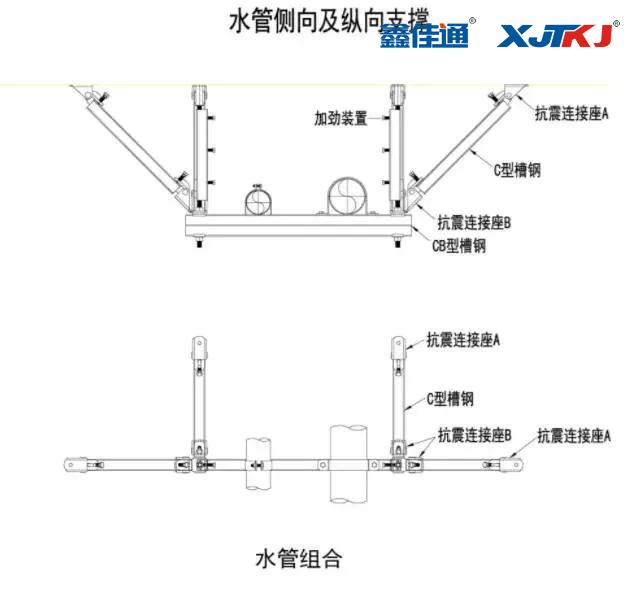

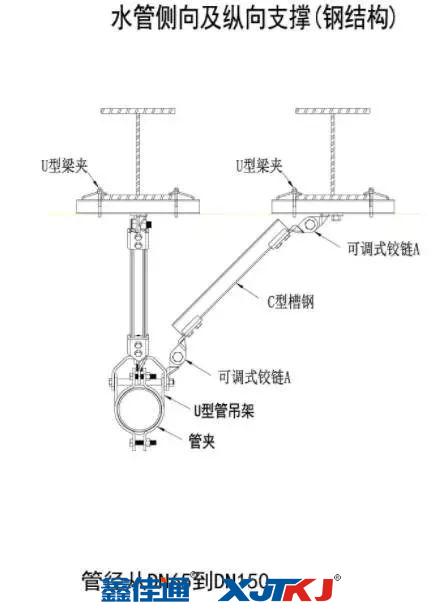

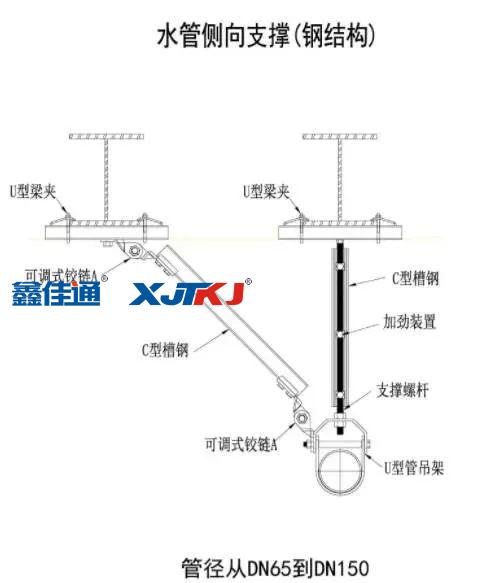

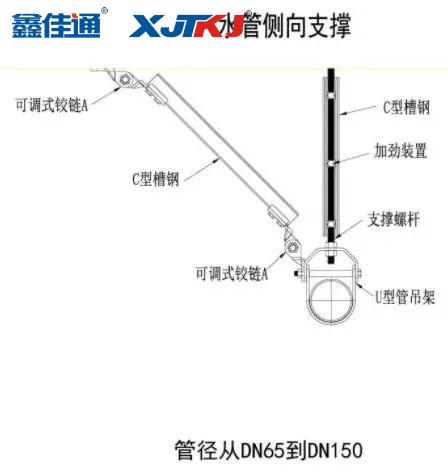

四、水管抗震支架抗震解決方案
非特殊說明,本文為本站原創(翻譯)文章,轉載請注明:本文轉自:江西鑫佳通科技股份有限公司。
本文連接:http://zgzy88.com/product/31403151220.html
想了解更多請點擊===>>水管抗震支架 抗震支架
